Peralatan Ukur untuk Pekerjaan Logam

Beberapa peralatan ukur yang biasa dipergunakan bidang pekerjaan logam adalah sebagai berikut :

1. Mistar

2. Caliper

3. Jangka sorong
4. Micrometer dan Pengukur standart
5. Penunjuk ukuran, tonggak penunjuk ukuran dan tonggak magnet
6. Siku (mistar sudut kanan)
7. Busur baja
8. Busur bevel universal
9. Pengukur jarak / celah
10. Pengukur sudut
11. Pengukur jari – jari
12. Pengukur lubang
13. Pengukur kerataan tipe segiempats

14. Meja permukaan
(a) Meja penandaan permukaan plat
Sebuah pelat besi tuang dimana benda kerja diletakkan horisontal untuk ditandai. Alat ini digunakan untuk memeriksa kerataan sesduah penyekrapan. Alat ini kebanyakan terbuat dari besi tuang dan dihaluskan dengan pengetaman.

.



Gambar Meja penandaan permukaan plat

(b) Meja penyetelan permukaan plat
Alat ini terbuat dari besi tuang seperti bidangnya meja penandaan. Alat ini kebanyakan terbentuk segiempat dan memiliki rusuk pada sisi luarnya untuk mengantisipasi beban. Permukaannya dihaluskan dengan ketetapan / ketelitian tinggi, dimana perencanaan penandaan biasanya dilakukan.

.



Gambar Meja penyetelan permukaan plat

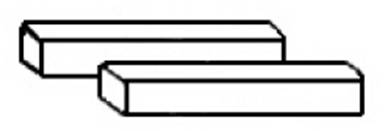

15. Blok paralel
Alat ini terutama digunakan sebagai alas untuk menempatkan benda kerja secara horisontal diatasnya. Posisi dua blok berpasangan.



Gambar Blok paralel

16. Blok V
Benda kejra seperti kawat batangan bulat diletakkan secara horisontal diatas blok jenis huruf V dengan sudut kampuh 900. Alat ini terutama digunakan untuk penandaan. Posisi dua blok berpasangan.



Gambar Blok V

17. Kotak blok V
Setiap permukaan berbetnuk seig empat hexahedron. Benda kerja dalam berbagai bentuk dapat dipasang dengan klem diatasnya.
Karena itu alat ini cocok untuk segala penandaan garis horisontal dan segiempat. Alat ini terbuat dari besi tuang dan tiap – tiap permukaannya dibentuk segiempat.



Gambar Kotak blok V

18. Pelat siku
Alat ini disebut juga penglass. Alat ini digunakan untuk menahan benda kerja yang tipis secara vertikal atau benda kerja dengan bentuk yang tidak beraturan yang tidak dapat dipasang dengan chuck atau ragum.



Gambar Pelat siku

19. Alat penggores
Alat ini digoreskan pada permukaan pelat untuk membuat garis horisontal pada benda kerja dan digunakan untuk membuat garis tengah.
Ujung jarum yang lurus digunakan untuk membuat garis horisontal dan ujung yang melengkung digunakan untuk pemeriksaan.



Gambar Alat penggores

20. Penyangga mistar
Sebuah penyangga untuk menegakkan alat gores / penggores secara vertikal. Alat ini digunakan untuk menyetel ketinggian dari ujung jarum sebagaimana diisyaratkan.



Gambar Penyangga mistar

21. Jangka
(a) Jangka biasa dan Jangka ulir
Alat ini digunakan untuk menggambar sebuah lingkaran atau setengah lingkaran pada benda kerja / untuk membagi garis. Terdapat jenis biasa dan jenis berulir.

Gambar Jangka biasa

Gambar Jangka ulir

Ujung dari jangka dibentuk tepat
45o untuk penandaan kasar,
sedangkan untuk penandaan
halus dibentuk dengan sudut 30o.


(b) Hermaphro-dite calipers
Hermaphro-dite caliper digunakan untuk menandai titik pusat dari
batangan bulat atau jarak dari sisi permukaan



Gambar Hermaphro-dite calipers
