Persiapan Mesin Las

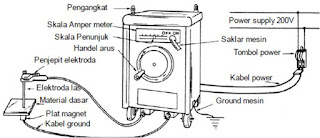

Gambar Mesin Las Busur Listrik

Tahapan-tahapan persiapan yang perlu dilakukan dan hal-hal penting yang harus diperhatikan dalam penanganan mesin las busur listrik arus bolak balik meliputi :

1. Pemeriksaan sirkuit utama.
Pemeriksaan sirkuit utama mesin las seperti ditunjukkan pada gambar dengan langkah-langkah sebagai berikut :
(1) Yakinkan bahwa saklar tenaga dalam keadaan mati (off )
(2) Periksa sambungan kabel las bila ada yang lepas
(3) Periksa isolasi sambungan antar kabel dan yakinkan bahwa isolasi sambungan dalam keadaan aman
(4) Periksa bahwa kabel ground dalam keadaan tertanam


Hati-hati jangan sampai mengarahkan ujung tangkai las dari penjepitnya

Gambar Sirkuit utama

2. Pemeriksaan sirkuit bantu
Pemeriksaan sirkuit bantu dan pemasangan elektrode las seperti ditunjukan pada gambar dengan pemeriksaan sebagai berikut :
(1) Periksa sambungan kabel las yang terlepas.
(2) Periksa isolasi sambungan kabel.
(3) Sambungkan kabel ground dengan meja kerja pada posisi yang aman dari gerakan
(4) Periksa kebenaran penyambungan kabel .
(5) Masukan elektrode kedalam penjepit pada kemiringan yang Benar
Gambar Sambungan kabel

Gambar Pemasangan elektrode

3. Persiapan tang ampere
Sebelum mesin las dipergunakan dengan sebenarnya terlebih dahulu perlu menyiapkan tang amper, gambar dan lakukan :
(1) Putar dial pengatur pada posisi yang optimal.
(2) Lewatkan kabelnya dengan aman ditengah-tengah penjepitnya.

Gambar Penyiapan tang ampere

4. Pengaturan arus
(1) Hidupkan Saklar tenaga.
(2) Hidupkan Saklar mesin las (On ).
(3) Putar tuas pengatur amper untuk pengaturan ampere yang benar atau sesuai yang dikehendaki.
(4) Lakukan sentuhan antara elektrode dengan material dasar untuk mengetahui pengisian aliran arus listrik yang terjadi.
(5) Periksa optimalisasi arus dengan menggunakan tang amper.
(6) Matikan saklar mesin las ( Off ) Pengaturan arus dan pemeriksaan pengisian arus seperti pada gambar berikut

Gambar  Pengaturan arus Mesin Las Busur Listrik

Gambar  Pemeriksaan arus Mesin Las Busur Listrik
